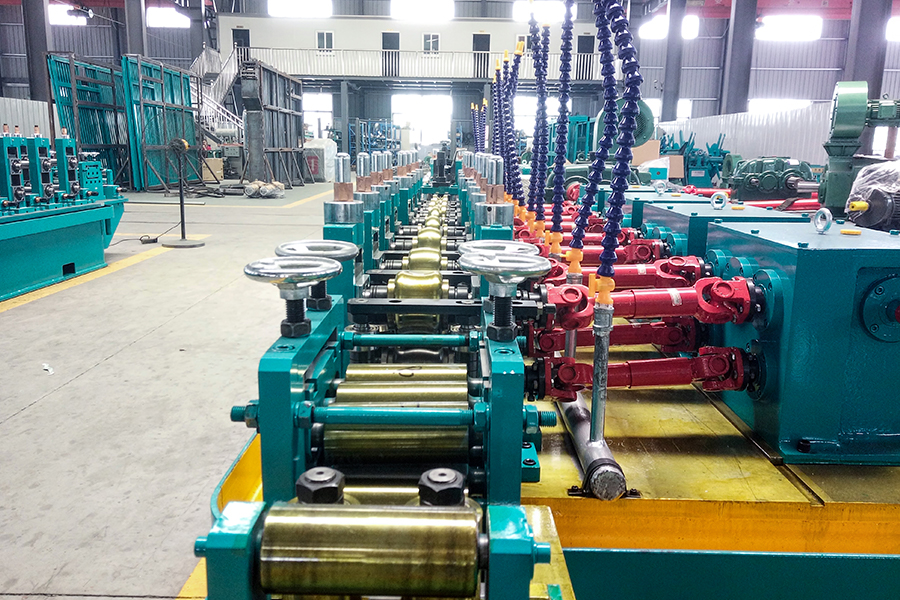

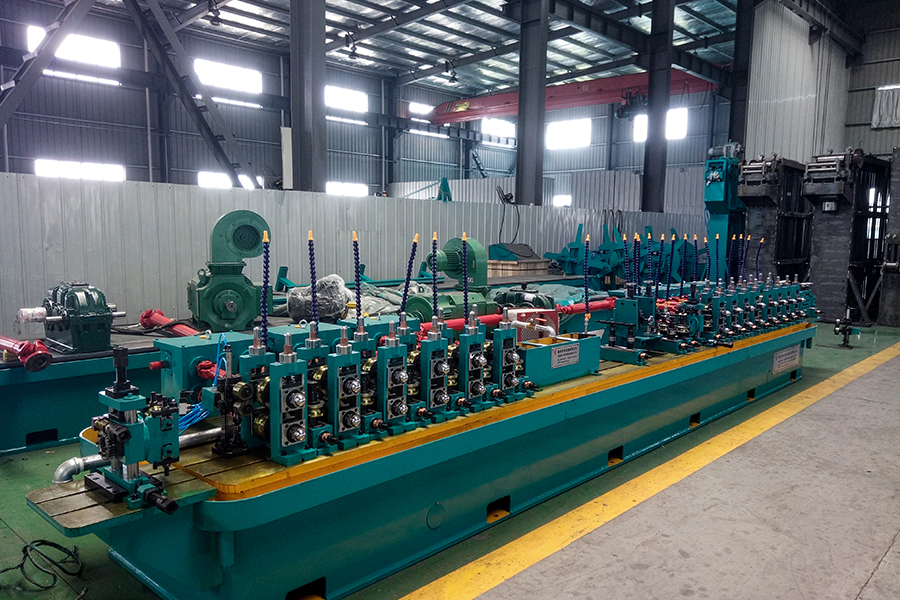

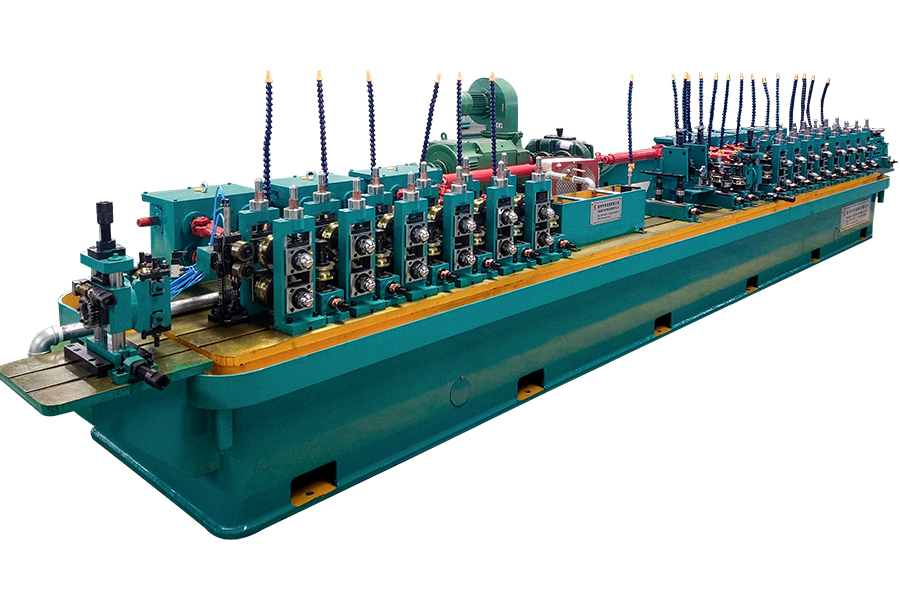

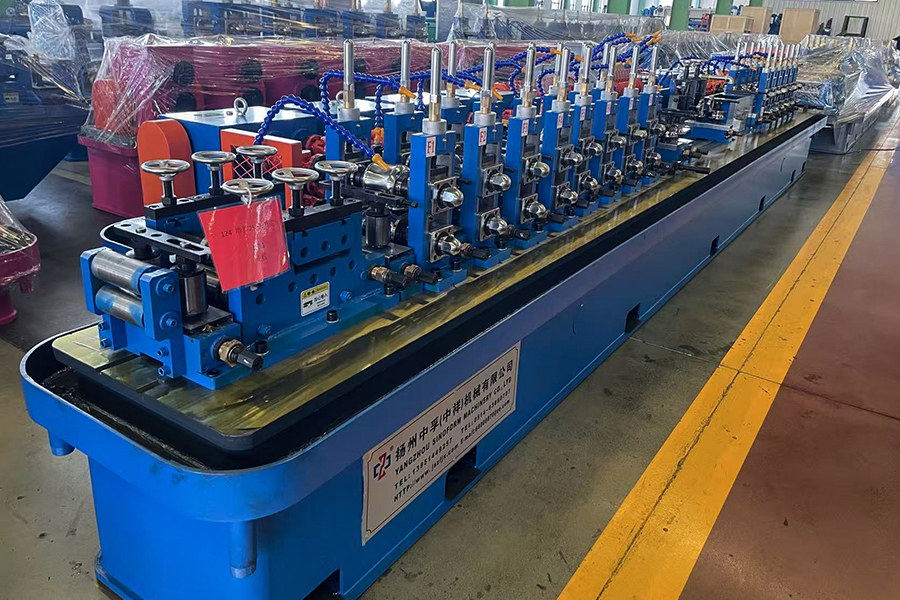

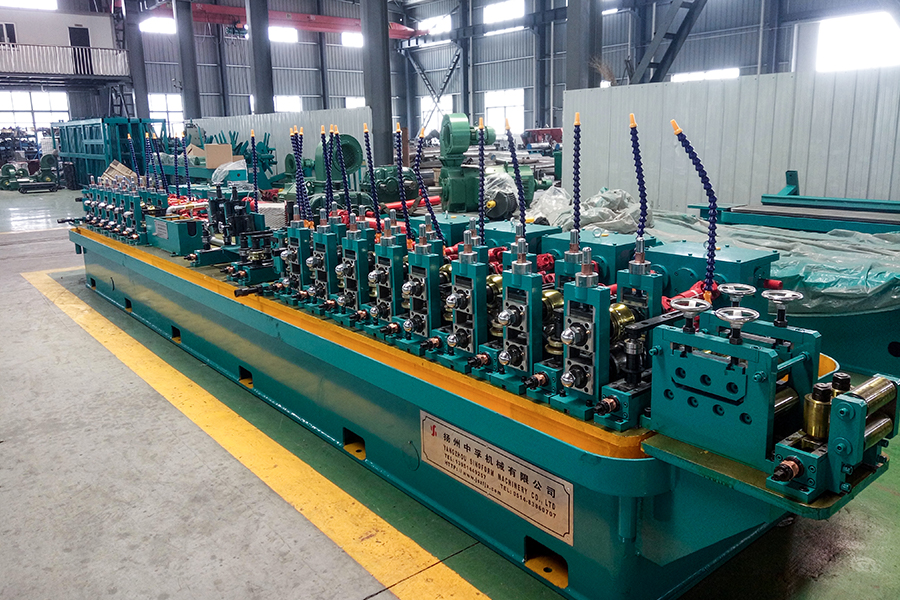

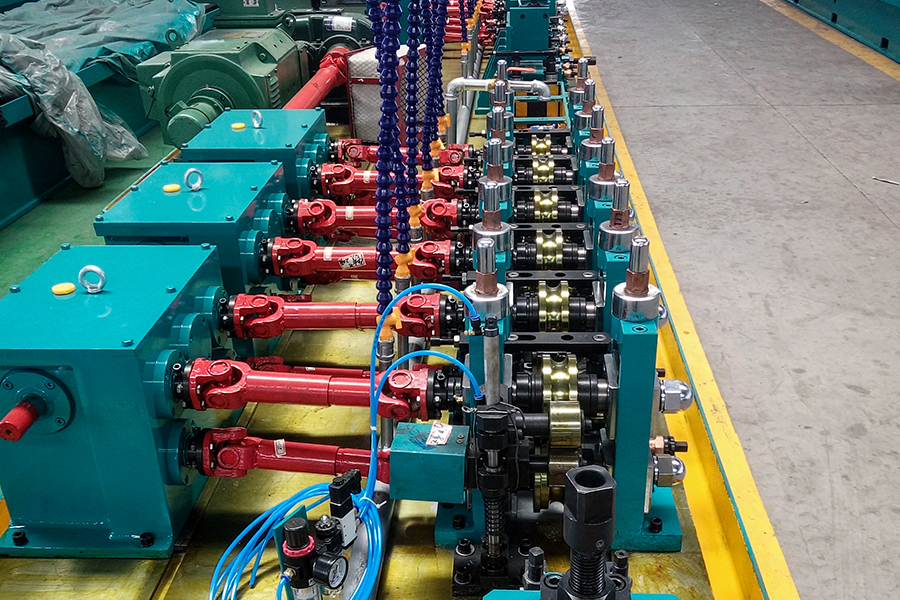

HG25 nagy pontosságú HF csőmaró sor

A gyártósor fő műszaki teljesítménye és részletes leírása

Gép modell Gyártási tartomány Falvastagság tartomány Marási sebesség Nagyfrekvenciás teljesítmény
HG25 Φ8 ~ Φ32 mm δ0,4-1,3 mm 20-120 100 kW
□6×6~25×25 □δ≤1,0mm
ELŐZŐ: HG50 ERW csőmaró sor Következő: HG16 nagy pontosságú csőgyártó gép

1. A műhely követelményei

Tétel Paraméter Megjegyzések
Etetés iránya Bal vagy jobb belépés (az ügyfél műhelyelrendezésétől függően) Szemben a berendezéssel, a nyersanyagbevitel irányával
A berendezés összteljesítménye Körülbelül 180 kW
Tápfeszültség szabvány 380V/50HZ; Háromfázisú négyvezetékes rendszer Kisfeszültségű elosztó szekrény, kábelek, vevő saját
A berendezés területe lefedett L30-35M×W 4,5M A berendezés elrendezésének megfelelően
A nagyfrekvenciás hegesztőgép területe fedett 6M×Sz 3M×M 2,8M
Vízellátás (újrahasznosított) Egy hűtőmedence: 20 m³; Egy készlet nagynyomású szivattyú. Alternatív megoldásként a beszállító átadhatja a vevőnek a gyári rajzokat, és a rajzok alapján vízi út elrendezési tervet készíthet. Az ügyfél saját maga gondoskodik a vízmedencéről, a vízszivattyúról, a vízvezeték-rendszerről és a hűtőtornyról
Levegőellátás Légkompresszor: egy készlet 1,6 m³ közös acélcsőhöz; ha horganyzott csőre 3,5 m³ Az ügyfél saját maga gondoskodik a légkompresszorról, a levegőtároló tartályról és a csővezetékről
Emelőberendezés 5-10 tonnás légidaru: két készlet A vevő saját maga gondoskodik
Normál fogyó alkatrészek (1) Kaparókések
(2) Fűrészlap
(3) Ferrit
(4) Indukciós tekercs (rézcső, szigetelt cső)


Gyártási folyamat

Nyersanyag (acélszalag) → letekercselés → nyírás és véghegesztés → anyagfelhalmozás → nem erőkiegyenlítés → maró alakítás → nagyfrekvenciás hegesztés → sorja eltávolítása a varraton kívül → hűtés → méretezés → durva egyengetés → fix hosszúságú vágás → befejező cső → csomagolás


Műszaki adatok (a képek csak referenciaként szolgálnak)

1 、 Kétoldalas hidraulikus lecsavaró
Funkció Ennek az egységnek az a feladata, hogy szétszerelje a teljes acélszalag tekercmeg és biztosítsa a szükséges alapanyagokat az alakítógéphez
Rakodási súly Max. 1,5 tonna /
kúpfejek Dupla kúpos fej, Hidraulikus motor távirányító automatikus forgás, n és anyagcsere
Kúpos szerkezet típusa csúszkák kombinációja, erős és stabil
Típus kibontása Hidraulikus bővítő
Kúpos fejek anyaga Orsó: 42CrMo, kovácsolás, általános temperálás;
Ívlemez: 45# általános temperálás
Ékcsúszka: 45# edzett acél
Fék típusa Pneumatikus típus
Anyagblokkoló eszköz Kézi mód

2 、 Nyíró és tompahegesztő

(Megjegyzés: Csak a 0,5 mm-es vagy nagyobb vastagságúak használhatók)
Funkció Feladata két különböző szalag fejének és végének nyírása és igazítása, szabálytalan részek levágása, valamint két szalag összehegesztése, hogy a vonal folyamatosan működjön.
Nyírási típus Pneumatikus nyírás, anyaga: Cr12MoV
Befogás típusa Pneumatikus befogás
Hegesztési típus AWI automata hegesztés

3.1 、 Függőleges típusú akkumulátor (a szélességi tartomány elektromosan állítható lánccal)
Funkció Elegendő acélszalag felhalmozására szolgál, hogy biztosítsa a gép folyamatos működését
Külső méret Hossza 5,5 m
Etetőmotor 3 kW (változtatható frekvenciájú fordulatszám-szabályozású váltakozó áramú motor)
Etetési sebesség MAX 200m/perc
Tárolási kapacitás 150-300 m

3.2 、 Vízszintes akkumulátor
(3.1 és 3.2 a vevő választja ki)
Funkció Elegendő acélszalag felhalmozására szolgál, hogy biztosítsa a gép folyamatos működését
Külső méret O.D. 3,0 m
Etetőmotor 11 KW (változtatható frekvenciájú fordulatszám-szabályozású váltakozó áramú motor)
Tároló motor 15 KW (változtatható frekvenciájú fordulatszám-szabályozású váltakozó áramú motor)
Etetési sebesség MAX 200 m/perc

4, Alakító és méretező főgép (nyolc elöl, hat hátul, integrált ágyas) Főgép
Az egység elrendezése:
Kialakítás: 2 görgős szintezés → V → 7 görgős szintezés → V → 1 H → 1 V → 2 H → 2 V → 3 H → 3 V → 4 H → 4 V → 5 H → 5 V → 6 H → 6 V → 7 H → 7 V → 8 H → 8 V
Vezető és 2 vagy 3 görgős extrudálás → kaparó → polírozás → vízhűtés
Méretezés: 1 V → 1 H → 2 V → 2 H → 3 V → 3 H → 4 V → 4 H → 5 V → 5 H → 6 V → 6 H → fordulatszám mérés → Egyenesítés 1
1 ） Etető és szintező készülék
Funkció
7 tekercses kiegyenlítő berendezéssel az alakítógépbe való folyamatos belépéshez
Szerkezet
1 tekercs ugrásgátló, 2 tekercs Vezető függőleges, 7 tekercs szintezés

2 ） Alakító gép
Funkció Fokozatosan összenyomhatja az acélszalagokat csődarabokká hengerek alakításával, és elküldheti a hegesztőgéphez,
Formázási típus W alakú, dupla sugarú furat típus
Vízszintes görgős állványok 8 áll
Függőleges görgős állvány 8 állvány

Vízszintes görgős állványok

Szerkezet
Duplaoszlopos portálkeret, a működtető végkerettel oldalhengercsere is lehetséges
Vízszintes állványok anyaga Precíziós öntött acél alkatrészek
Vízszintes tengelyátmérő Φ40 mm
Vízszintes tengely anyaga 42CrMo, normalizált HB260~290, felületi nagyfrekvenciás kioltás HRC50~55
Edzés Felületi kioltás
Opciók: A vízszintes görgős állványok csigakerekes szinkronbeállítást és vonalzót alkalmaznak, amely pontosan és szinkronban tudja beállítani a lapos görgőn lévő csúszka magasságát, megkönnyítve és precízebbé téve a különböző méretek cseréjét. (extra ár)

Függőleges görgős állvány
Szerkezet Dupla csuklós szerkezet, megerősítve és húzólapokkal rögzítve; A hengermű csapágyakon keresztül a görgős tengelyre van felszerelve, ami megkönnyíti a görgők cseréjét.
Függőleges állványok anyaga QT400A csúszka nyílás típusú (nagy pontosságú, nem sérülhet könnyen)
Függőleges tengelyátmérő Φ25 mm
Függőleges tengely anyaga 40Cr, normalizált HB260~290, felületi nagyfrekvenciás kioltás HRC50~55
Edzés Felületi kioltás
A görgő beállítási módja
A két görgős tengely középpontja és helyzete a csavarhüvely beállításával állítható be, az állítóanya pedig egy réz anya; A függőleges görgő magasságát az anya állításával lehet finomítani.

sebességváltó
Mennyiség 4 szett
Doboz anyaga QT400
Sebességváltó típusa Spirális kúpkerekes hajtómű
Spirális kúpkerék anyaga

20CrMnTi

Kovácsolás, fogfelület oltó kezelés
Fogaskerék tengely anyaga 40Cr, normalizált HB260~290, felületi nagyfrekvenciás kioltás HRC50~55
Edzés Felületi kioltás

3) hegesztési szakasz
① Útmutató
Funkció Ennek az egységnek az a feladata, hogy a csődarabot továbbítsa az extrudáló készülékhez
Szerkezet 2 tekercs típusú, vízszintesen és függőlegesen állítható, és bizonyos szögben elforgatható. A vízszintes és függőleges beállítások csavarrudakkal, míg a keret forgási beállítása csigakerekes fogaskerekekkel történik.
tengely anyaga 40Cr, normalizált HB260~290, felületi nagyfrekvenciás kioltás HRC50~55
Edzés Felületi kioltás
② Összenyomó eszköz (két vagy három görgős SQ típusú)
Funkció a hegesztési varrat bezárul
Szerkezet Két vagy három SQ típusú görgős, dupla forgású szerkezet, megerősített rögzítés húzólappal
tengely anyaga 40Cr, normalizált HB260~290, felületi nagyfrekvenciás kioltás HRC50~55
Edzés Felületi kioltás
③ Kaparó
Funkció kaparókéssel távolítsa el a külső hegesztőperemet, a hegesztési varrat sima és tiszta lesz.
Szerkezet Csavar állítás, gyorsan állítható kés
④ Polírozás
Funkció Acélcsövek stabilizálása, külső sorja és egyenetlen részek simítása
tengely anyaga 40Cr, normalizált HB260~290, felületi nagyfrekvenciás kioltás HRC50~55Tempering Surface quenching
4) Hűtőtartály
Funkció alkalmazzon víztartály-permetezési típust, hogy megbizonyosodjon arról, hogy a tömlő kellően hűt.
Szerkezet Doboz típusú hegesztett szerkezet, a felső vízcső permet alakúra készül az acélcső permetezésére és hűtésére.



5

Méretező gép

Funkció
A négyhengeres tolószerkezet funkciója a precíziós alakú acélcső négyzetes távtartó csővé alakítása és durván kiegyenesítése az ideális geometriai méretek és síkság elérése érdekében.
① Vízszintes állvány 6 készlet, ugyanaz, mint a gép formázása
② Függőleges görgős állvány 6 készlet, megegyezik az alakítógéppel

3) Egyenesítő eszköz (lásd az utolsó török - fejeket fent)
Az egyengető eszköz típusa
Török - fejek, 360°-ban forgatható
Szerkezet
2/4 - görgős keret, ugyanazon a felületen elosztott gördülő tekercsekkel, vízszintesen és függőlegesen állítható, és bizonyos szögben forgatható. A vízszintes és függőleges beállítások csavarrudakkal, míg a keret forgási beállítása csigakerekes fogaskerekekkel történik.
Tengely átmérője Φ25 mm
Tengely anyaga 40Cr, normalizált HB260~290, felületi nagyfrekvenciás kioltás HRC50~55
Edzés Felületi kioltás

6) Fő hajtott eszköz
Drive Way
Motor → Szűkítő → Sebességváltó → Kardántengelyek → Vízszintes tengelyek
Fő motor modell, teljesítmény 45 kW-os DC motor ， 1 meg ；
Szűkítő ZLY160 ， 1 meg ；
Sebességváltó Alkotó rész ： 4 megs ； Méretezési rész ： 3 szett
Spirális esernyős hajtómű, nagy teherbíró képességgel, nagy átviteli hatékonysággal és hosszú élettartammal.

A spirális esernyő hajtómű anyaga: 20CrMnTi, temperáló felület kioltása. Karburált réteg mélysége 1,1 ～ 1,5 mm, felületi kioltási keménység HRC55～60.

5 、 Roller
Roll Anyag ： Cr12 ， Hőkezelési keménység: HRC58 - 62. Reteszhornyos huzalvágás és CNC megmunkálás biztosítja a furat alakjának pontosságát és a munkafelület polírozását.
extrudáló tekercs Anyag ： H13 ， Hőkezelési keménység: HRC50 - 53. Reteszelésű huzalvágás, profil CNC eszterga, munkafelület polírozás.
Görgős alátét Anyag ： 45# acél.

6.1 、 Melegvágó fűrész
Szerkezet PLC, közönséges fűrészlap vágás
(1) Maximális vágási átmérő Φ38mm
(2) maximális vágási vastagság Δ 1.5 mm
(3) vágási hossz és pontosság L=3～8m,≤±3 mm
(4) meghajtó típusa Pneumatikus fűrész (nagyított és megerősített fűrészfej)
(5) a fűrészlap mérete Φ300mm × Φ50mm × 1,5/2,0 mm
(6) hajtómotor 15 KW AC motor
(7) vágómotor 7,5 KW AC motor
(8) bilincs Levegő bilincs

6.2 、 Hidegvágó fűrész
Szerkezet Szervóvezérlésű vágás
（ 1 、 Maximális vágási átmérő Φ38mm
（ 2 、 maximális vágási vastagság Δ1,5 mm
（ 3 、 vágási hossz és pontosság L=4～8m,≤±2 mm
（ 4 、 meghajtó típusa Szervomotor/golyós csavar/lineáris vezető
（ 5 、 a fűrészlap mérete Φ350 mm-HSS gyorsacél
（ 6 、 hajtómotor 11 kW-os Yaskawa szervo motor
（ 7 、 vágómotor 7,5 KW AC motor
（ 8 ） Etetőmotor 1,8 KW Yaskawa szervo motor
（ 9 、 vágás sebessége 20-120 m/perc

7 、 Szállítóasztal
Funkció
A funkció a rögzített hosszúságúra vágott acélcsövek szétválasztásának felgyorsítása és a csomagolási területre szállítása
Sebességváltó motor 2,2 kW
Változtatható frekvenciájú fordulatszám-szabályozású AC motor
Mennyiség of feeding rollers 9 szett
Hossz 9 M

8、150KW nagyfrekvenciás hegesztőgép
Bevezetés A teljes berendezést egy PLC-rendszer vezérli, hogy átfogó reteszelő vezérlési és hibadiagnosztikai funkciókat érjen el, a berendezés működési állapotát pedig egy LCD képernyőn keresztül figyelik.
Összetétel EGYENERÍTŐ SZEKRÉNY
INVERTERES SZEKRÉNY
HŰTŐKÉSZÜLÉK
KEZELŐASZTAL
TRANSZFORMÁTOR
DC SEBESSÉGBEÁLLÍTÓ

9 、 Cink permetezőgép (vevői opció)
Áttekintés Az ív hőforrásként ég a huzal mindkét végén, amitől a huzal megolvad. Ugyanakkor a sűrített levegő a megolvadt huzalt gázcseppekké porlasztja, amelyeket aztán nagy sebességgel az előkezelt munkadarab felületére permeteznek. Készítsen egy teljes bevonatot.
