Miért számít a csőmarógép folyamata, és mely szakaszok határozzák meg a cső minőségét?

A csőmaró gép folyamatot számít, mert az egyetlen gyártási sorozat az, amely az alacsony költségű lapos acélszalagot szerkezetileg megbízható hegesztett csővé alakítja, és a késztermék minden minősége, mérete és költsége arra vezethető vissza, hogy mennyire jól ellenőrzik ezt a folyamatot. A több szakaszban – letekercselés, hengeralakítás, nagyfrekvenciás hegesztés, peremszegélyezés, méretezés és levágás – a hengerlés és a nagyfrekvenciás hegesztés a legnagyobb hatással a végső cső minőségére, mivel az ezen a két ponton fellépő hibákat nem lehet teljes mértékben kijavítani. A megfelelően működő csőmaró képes megtartani a külső átmérő tűrését plusz-mínusz 0,1 mm-en belül, és 100%-os örvényáram-ellenőrzésen átmenő hegesztési varratokat készíthet akár 120 méter/perc sebességgel; egy rosszul szabályozott malom méreteltolódást, hegesztési hibákat és a termelés 5-8%-át meghaladó selejtmennyiséget produkál. Ez a cikk azt vizsgálja, hogy a csőmarógép-folyamat miért olyan, ahogy van, és mely konkrét szakaszok és paraméterek határozzák meg, hogy a kész cső megfelel-e a specifikációnak.

Miért van a csőmarási folyamat folyamatos vonalként strukturálva?

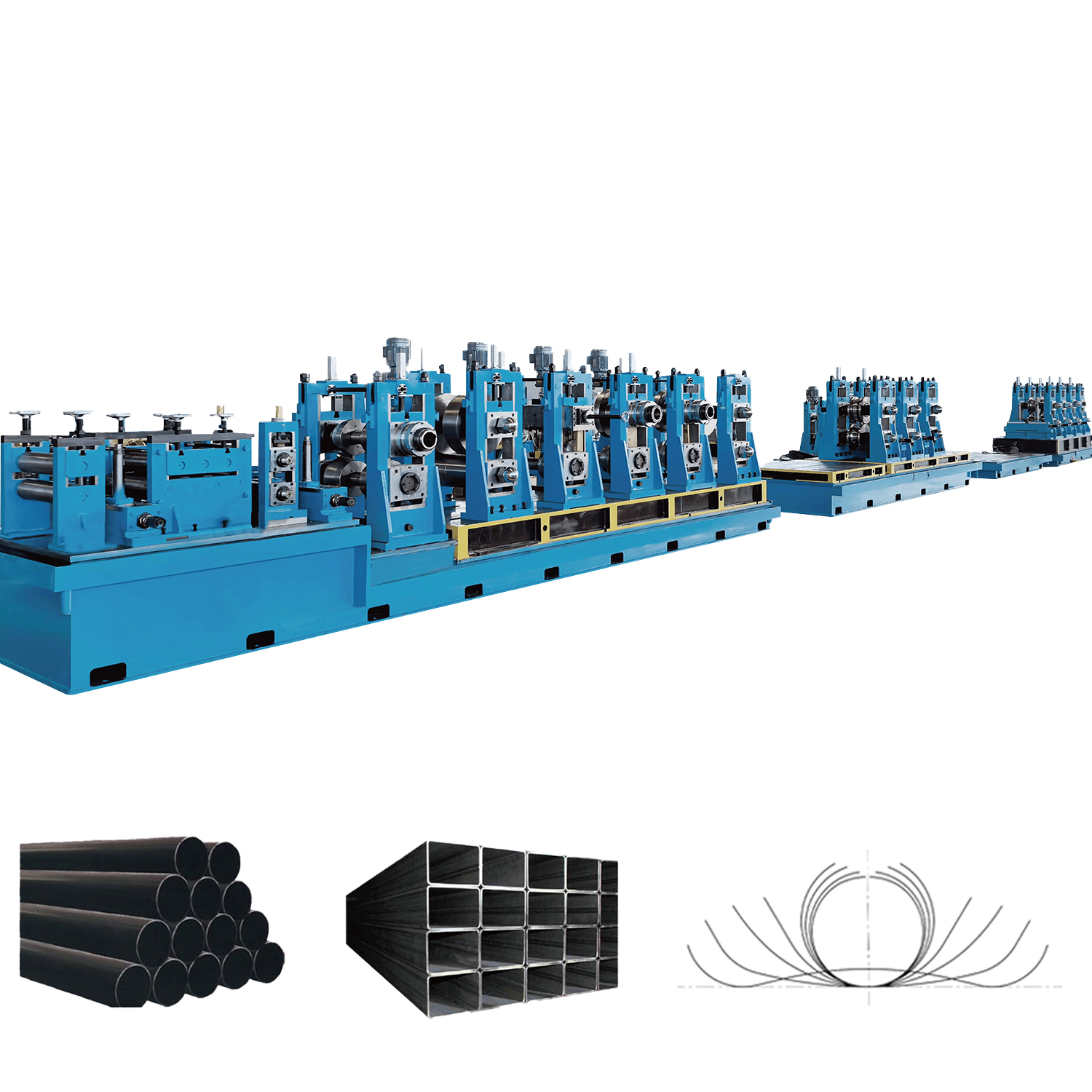

A tube mill machine process is built as a single continuous line rather than a series of separate batch operations because welded tube production is fundamentally a forming-then-joining operation that depends on maintaining a stable, moving strip geometry through the weld point. If the strip were formed in one operation and welded in a separate operation, the formed shape would relax (springback of 2 to 5 degrees is typical for cold-formed steel) before welding, making consistent edge alignment at the weld point nearly impossible. By keeping forming, welding, sizing, and cutting in a single continuous line moving at the same speed, the strip edges arrive at the weld point in a controlled, repeatable geometry every time. This is why tube mill lines are described by their overall length — a medium-diameter mill producing 50 to 168 mm OD tube typically occupies 60 to 100 meters of factory floor, with the forming section alone spanning 15 to 25 meters across its multiple roll stands.

Mely szakaszok alkotják a csőmarógépi folyamatot?

A tube mill machine process consists of six functional stages, each performing a distinct transformation on the material as it moves continuously through the line.

1. Letekercselés és szalag előkészítés — az acéltekercset letekercseljük, kiegyenesítjük és széleit kondicionáljuk
2. Tekercsformázás — a lapos szalag fokozatosan ívelt nyitott csőprofillá
3. Nagyfrekvenciás hegesztés — a nyitott varratszéleket felmelegítik és összekovácsolják
4. Gyöngy sál — a felesleges hegesztési varrat eltávolítása a cső felületéről
5. Méretezés és egyengetés — a csövet a végső átmérő- és alaktűrésre hozzák
6. Levágás — a folytonos csövet a végső hosszra vágják

Mindegyik szakasz az előző találkozó specifikációjának kimenetétől függ. Például egy szalag, amely 0,1 mm-nél nagyobb szélességváltozással lép be az alakító szakaszba, a cső hosszában változó hegesztési hézagot hoz létre, amelyet a hegesztési szakasz még valós idejű teljesítményszabályozással sem tud teljes mértékben kompenzálni.

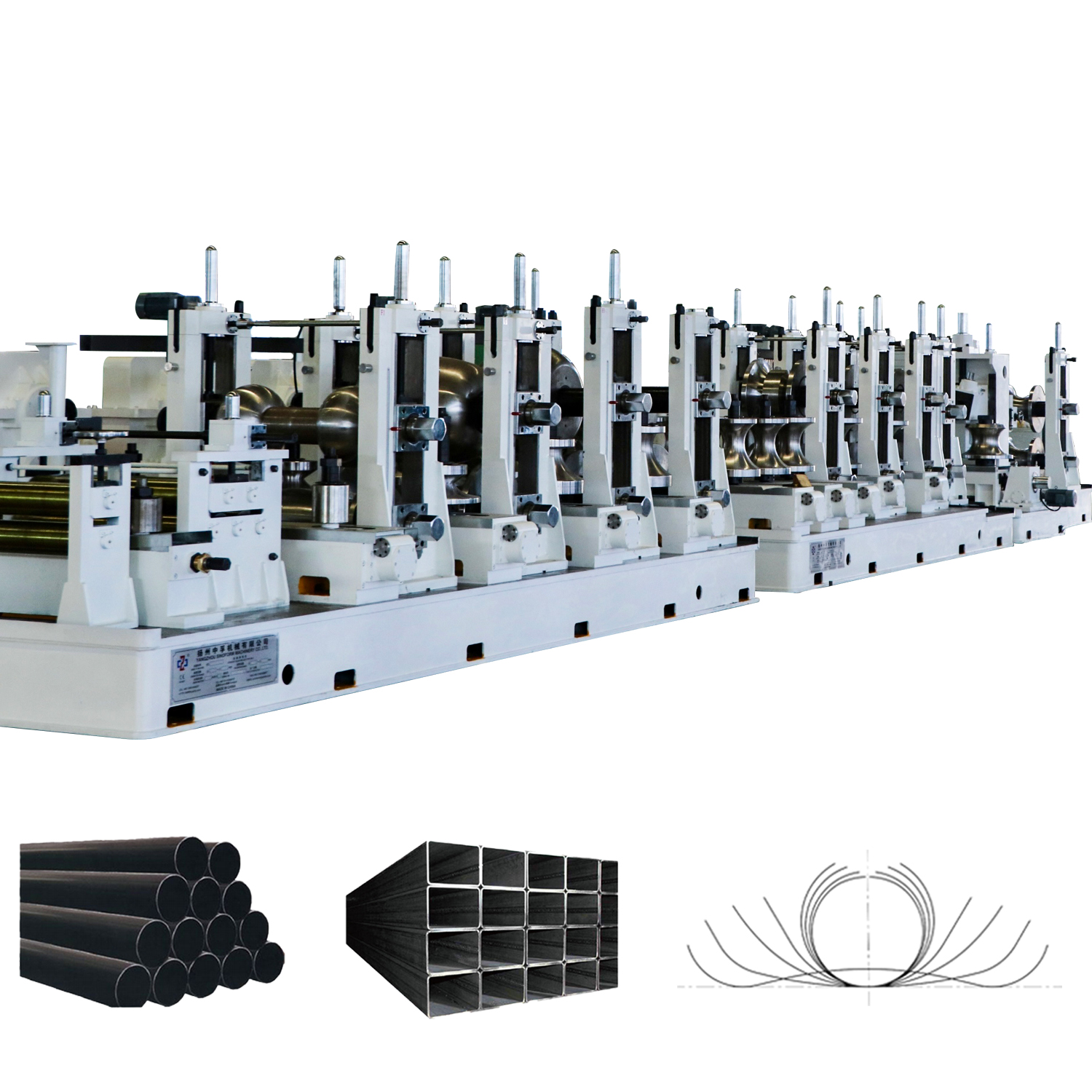

Miért a hengeralakítás a csőmaró minőségének alapja?

A hengeralakítás minden más lépésnél fontosabb, mert meghatározza azokat a geometriai feltételeket, amelyek mellett a hegesztésnek sikeresnek kell lennie. Amint a szalag 6-14 alakítóhenger meneten halad át, fokozatosan laposból majdnem teljes hengerré hajlik, és a két él szabályozott szögben összefolyik, ahogy közeledik a hegesztési ponthoz. Az uszony átmenet – az utolsó 2-3 formázóállvány – beállítja a konvergáló élek V-szögét, jellemzően 3-7 fokot, ami a hegesztési minőség egyetlen legfontosabb geometriai paramétere. Ha ez a szög túl széles, az élek nem melegednek fel egyenletesen, és hideg hegesztés keletkezik; ha túl keskeny, az élek túlkovácsolódnak, és horogszerű hibák (kis repedésszerű folytonossági hiányok) keletkeznek a varratgyökérben. Mivel a V-szög mechanikusan van beállítva a tekercsszerszám geometriájával, és nem állítható valós időben a gyártás során, a hengeralakítási beállítás minősége közvetlenül korlátozza a legjobb elérhető hegesztési minőséget a teljes gyártási folyamat során – a rosszul beállított bordaátmenet nem javítható a hegesztési teljesítmény beállításával.

Miért határozza meg a nagyfrekvenciás hegesztés a cső szerkezeti integritását?

A nagyfrekvenciás hegesztés meghatározza a szerkezeti integritást, mert ez az egyetlen pont a csőmarási folyamatban, ahol a két szalagél kohászatilag egyetlen folytonos szerkezetté válik. A nagyfrekvenciás indukciós (HFI) hegesztésnél az indukciós tekercs 100–500 kHz-es árammal 1250–1400 °C-ra melegíti fel a konvergáló éleket, majd összenyomja a hengereket, majd összekovácsolja a felhevített éleket, kifelé eltávolítva a látható oxidokat és szennyeződéseket. Ennek a kovácshegesztésnek a minősége három kölcsönhatásban lévő tényezőtől függ: hőbevitel (a generátor teljesítménye vezérli, jellemzően 50-1000 kW, a cső méretétől függően), az alakítás során beállított V-szög és a felfordulási távolság – a villanáskor elmozduló anyag mennyisége, jellemzően a falvastagság 1-3-szorosa. A nem megfelelő felborulás oxidzárványokat hagy a hegesztési vezetékben, amelyek terhelés alatt repedésképző helyként működnek. Ez az oka annak, hogy az örvényáramú vizsgálatot közvetlenül a hegesztési zóna után helyezik el gyakorlatilag minden csőmaró-soron – ez az első lehetőség egy olyan hiba észlelésére, amely kialakulása után nem javítható az érintett szakasz kivágása és újrahegesztése nélkül.

Melyik szakasz van a legnagyobb hatással az egyes minőségi jellemzőkre?

A kész cső különböző minőségi jellemzőit elsősorban a folyamat különböző szakaszaiban ellenőrzik. Annak megértése, hogy melyik szakasz melyik jellemzőt szabályozza, segít a vizsgálati és beállítási erőfeszítéseknek oda irányítani, ahol a legnagyobb hatással van.

1. táblázat: A csőmaró gépi folyamat melyik szakasza szabályozza elsősorban az egyes készcsövek minőségi jellemzőit, tipikus tűrésekkel és korrigálhatósággal.

Hogyan finomítja a kész csövet a méretezés, a sálalás és a levágás

A méretezés, a sálak és a levágás a kész cső tulajdonságait finomítják – nem pedig alapjaiban alakítják ki – átveszi a hegesztett, formált csövet, és pontosan a termékleírásban megkövetelt méretre és felületi állapotra hozza.

Gyöngy sál

A gyöngykendő eltávolítja a HFW hegesztés során keletkező megemelkedett hegesztési varratokat, amely 0,5-2,5 mm-rel a cső felülete fölé emelkedik a sálalás előtt. Egy keményfém hegyű sál szerszám folytonos forgácská borotválja ezt a vakut, így a varrás 0,1 mm-en belül egy síkban marad a környező cső felületével. Azoknál a csöveknél, ahol a belső felület kidolgozása számít – hidraulikus cső, műszercső –, egy lebegő tüskére szerelt belső súrolószerszám egyidejűleg eltávolítja a belső peremet.

Méretezés szakasz

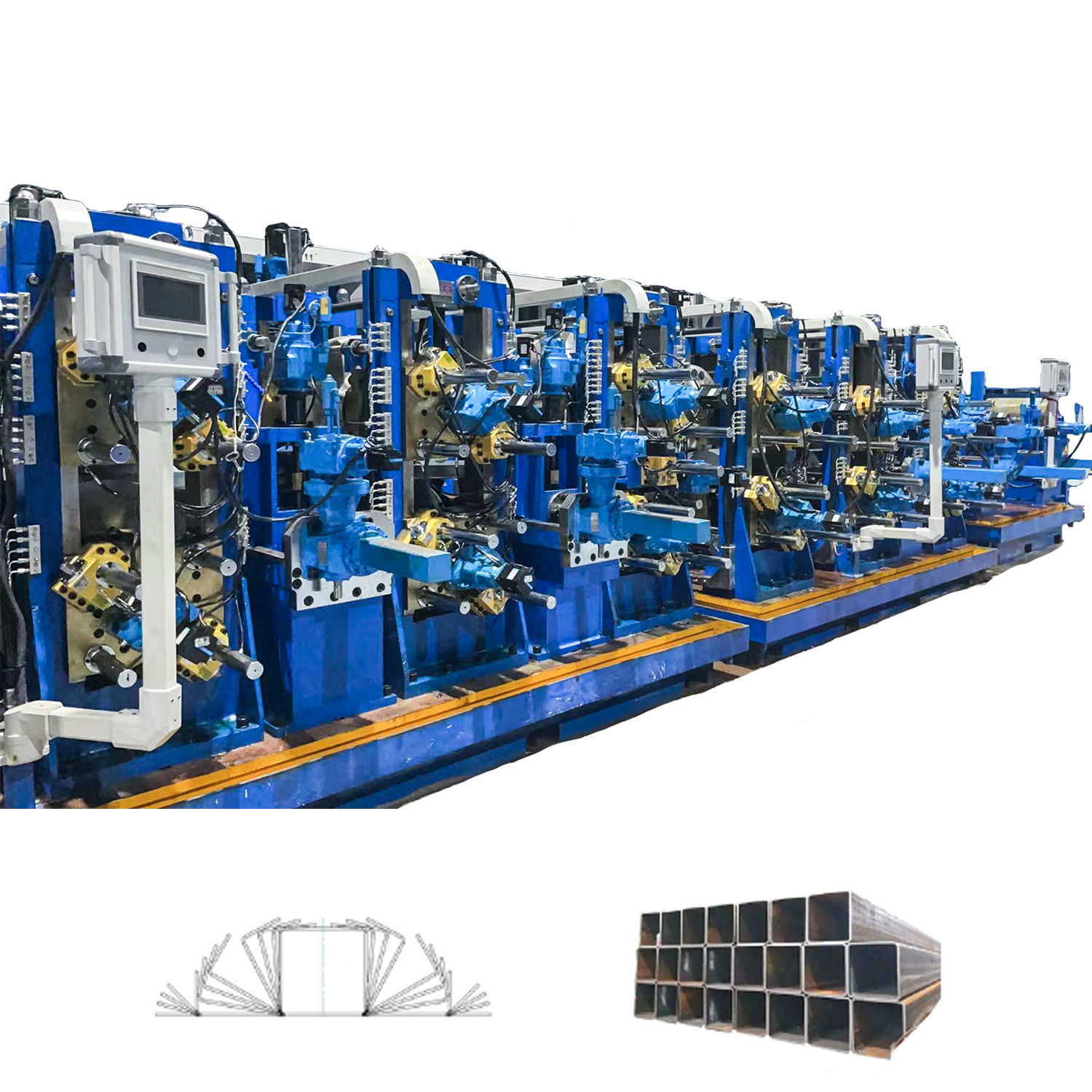

A sizing section applies a controlled reduction of 0.5 to 3% of outer diameter through 3 to 6 fully enclosed roll stands, correcting roundness and bringing the tube to final OD tolerance. For square and rectangular hollow sections, this is where the round tube is progressively shaped into its final square or rectangular profile through 4 to 8 grooved roll passes.

Levágás

A levágás egy repülő fűrészt használ, amely a mozgó csővel együtt halad, és a zsinór megállítása nélkül vágja le a hosszt, így a 6 és 12 méteres szabványos hosszokon plusz vagy mínusz 1–3 mm hossztűrést ér el. Ez az utolsó szakasz, mielőtt a csövet ellenőrzésre, kötegelésre és kiszállításra vagy másodlagos feldolgozásra, például horganyzásra vagy hidrosztatikai tesztelésre továbbítják.

Hogyan különbözik a valós idejű folyamatvezérlés a kézi beállítástól a csőmarási folyamatban?

A valós idejű folyamatvezérlés válaszsebességében és konzisztenciájában különbözik a kézi beállítástól – az automatizált rendszerek ezredmásodpercek alatt reagálnak a folyamatok eltolódására, míg a kézi beállítás a kezelő megfigyelésétől és a reakcióidőtől függ, amelyet általában másodpercben vagy percben mérnek.

2. táblázat: Az automatizált valós idejű folyamatvezérlés és a kézi kezelői beállítás összehasonlítása a csőmaró gépi folyamatban, vezérlési funkció és elérhető konzisztencia szerint.

Miért alakítják a termékszabványok a csőmaró folyamatát?

A termékszabványok alakítják a csőmalmi folyamat beállítását, mert meghatározzák az elfogadható tűréseket és a vizsgálati követelményeket, amelyeket minden szakasznak együttesen el kell érnie, a késztermék specifikációjától visszafelé haladva az egyes szakaszokban szükséges folyamatparaméterekig. Az EN 10219 szabvány szerinti szerkezeti üreges szelvényekre szánt cső formázóhenger-szekvenciája, hegesztési paraméterei és méretcsökkentései eltérőek, mint az azonos névleges átmérőjű cső, amelyet az API 5L szerinti nyomócsőhöz szánnak, bár mindkettő hasonló szalaganyagból indulhat ki. Az API 5L vezetékcső 100%-os ultrahangos hegesztési ellenőrzést és hidrosztatikai vizsgálatot igényel minden hosszúságban, ami azt jelenti, hogy a malom online UT-rendszerét és az alsó tesztteret a termelési sebességhez kell méretezni és konfigurálni. Ezzel szemben az EN 10219 szerkezeti cső jellemzően örvényáramú vizsgálatot igényel mintaalapú mechanikai teszteléssel, ami egyszerűbb online ellenőrzési konfigurációt tesz lehetővé. Ez az oka annak, hogy két, vizuálisan hasonló terméket előállító csöves malom alapvetően eltérő folyamatkonfigurációval, vezérlőrendszerrel és ellenőrző berendezéssel rendelkezhet – a szabvány, amelynek a kész csőnek meg kell felelnie, határozza meg a folyamat felépítését a szalag előkészítésétől a végső ellenőrzésig.

Gyakran ismételt kérdések a csőmaró gépi eljárással kapcsolatban

Miért nem javíthatók a hegesztési hibák a hegesztési szakasz után?

A hegesztési hibákat a hegesztési szakasz után nem lehet kijavítani, mert a nagyfrekvenciás hegesztéssel létrehozott kovácsolt varrat meghatározott hőmérsékleti és nyomási körülmények között, az élek találkozásának pillanatában képződő kohászati ​​kötés – miután az anyag lehűlt és elhaladt a nyomóhengereken, ez a pontos termikus és mechanikai állapot nem állítható helyre helyben a hibás kötésszakasz külön kivágása nélkül. Ez az oka annak, hogy az inline örvényáramú vagy ultrahangos tesztelés közvetlenül a hegesztés után alapfelszereltség: a hiba keletkezését követő másodpercen belüli észlelése lehetővé teszi a malom leállítását és az ok kijavítását (teljesítmény, V-szög vagy sebesség), mielőtt jelentős mennyiségű selejt felhalmozódna, ahelyett, hogy a hibát a végső ellenőrzés során fedeznék fel, miután már méternyi hibás cső készült.

Melyik tényező okozza leggyakrabban a csőmalmi törmeléket?

A factor most often cited for tube mill scrap is incoming strip quality variation, particularly width tolerance and edge condition. Because strip width directly determines the seam gap geometry at the weld point, even small width variations (0.1 to 0.2 mm) accumulated over the length of a coil can cause the V-angle at the fin pass to drift out of the optimal range, producing intermittent weld defects that may not appear at every point along the tube. Mills that source strip with tighter width tolerances (plus or minus 0.05 mm rather than plus or minus 0.15 mm) typically report scrap rate reductions of 1 to 3 percentage points.

Hogyan befolyásolja a malom sebessége a csőmaró gép folyamatát összességében?

A malom sebessége minden fokozatot egyszerre érint, mivel az egész sor egyetlen mechanikusan és elektromosan szinkronizált rendszerként működik – a sebesség növeléséhez arányosan kell növelni a hegesztési teljesítményt (az egységnyi hosszonkénti hőbevitel fenntartásához), a hűtővíz áramlásának beállítását (azonos hűtési sebesség eléréséhez rövidebb idő alatt) és a repülési lekapcsolási idő újrakalibrálását. A legtöbb csőmarónak van egy meghatározott optimális fordulatszám-tartománya minden termékmérethez; az ezen tartomány alatt jelentősen csökkenthető a minőség (a túlzott hőbevitel miatt, ami szemcsenövekedést okoz a hegesztési HAZ-ban), akárcsak a feletti működés (a hideg varratokat okozó elégtelen hőbevitel miatt).

Mi történik, ha az uszony áteresztő henger szerszámai elhasználódnak?

A kopott bordás átvezető hengerszerszám megváltoztatja a V-szöget és a hegesztési pont élgeometriáját, még akkor is, ha az alakítószakasz többi része megfelelő alakú csőtestet hoz létre. Ez az egyik legnehezebben diagnosztizálható probléma, mivel a cső méretei megfelelőnek tűnnek, de a hegesztési varrat minősége fokozatosan romlik a szerszámkopás előrehaladtával – ez gyakran először az örvényáram-elutasítási arány növekedéseként jelenik meg, nem pedig látható hibaként. A bordázott szerszámkopási határértékeket jellemzően 0,05–0,1 mm-es profileltérésben határozzák meg az új szerszámméretektől, és a szerszámok ellenőrzése rögzített ütemezés szerint történik (általában minden 200–500 tonna gyártásnál), nem pedig a minőségi problémák megjelenésére várva.

Miért van néhány csöves malom lágyító vagy normalizáló fokozattal?

Egyes csőmalmok tartalmaznak beépített izzító vagy normalizáló fokozatot – jellemzően a hegesztési zóna után elhelyezett indukciós fűtőtekercset –, mivel a nagyfrekvenciás hegesztés gyors fűtési és hűtési ciklusa hőhatású zónát (HAZ) hoz létre, amelynek szemcseszerkezete és keménysége eltérő, mint az alapszalag anyaga. Azoknál az alkalmazásoknál, ahol a hegesztési zóna hajlékonysága vagy ütésállósága kritikus fontosságú (például vezetékcső alacsony hőmérsékletű üzemeltetéshez), a hegesztési varrat 880-950 °C-ra történő normalizálása, majd az ellenőrzött hűtés egyenletesebb szemcseszerkezetet állít vissza a varraton és az alapanyagon, javítva a hegesztési zóna mechanikai tulajdonságait, hogy megfeleljenek az alapanyag specifikációinak.

Következtetés: Miért kulcsfontosságú a színpadi függőségek megértése a csőgyári sikerhez?

A csőmaró gépi eljárás számít, mert ez függő műveletek láncolata, amelyben a bármely szakaszban elérhető minőséget az előtte lévő szakaszok által biztosított minőség korlátozza. A hengeralakítás és a nagyfrekvenciás hegesztés az a két szakasz, amely a legközvetlenebbül határozza meg, hogy az elkészült cső megfelel-e a szerkezeti és méretbeli követelményeinek, mert az ott fellépő hibákat nem lehet kijavítani – a méretezés, a levágás és a levágás finomíthatja a felületi minőséget, a gömbölyűséget és a hosszt, de nem javítja ki a hibás hegesztést, vagy egy alapvetően hibás alakítási sorrendet. A csőmaró teljesítményét értékelő gyártók, mérnökök és vásárlók számára, az ellenőrzési erőfeszítések és a folyamatirányítási befektetések a szalag bejövő minőségére, a formázóhenger-beállításra és a hegesztési paraméterek figyelésére összpontosítva a legnagyobb megtérülést a csökkentett selejt, a következetes mérettűrések és a kész cső végfelhasználását szabályozó termékszabványoknak való megbízható megfelelés tekintetében.
