HG76 ERW Csőmaró sor

A gyártósor fő műszaki teljesítménye és részletes leírása

Gép modell Gyártási tartomány Falvastagság tartomány Marási sebesség Nagyfrekvenciás teljesítmény
HG76 Φ25 ~ Φ90 mm δ1,5-4,0 mm 20-90 300 kW
□20×20~70×70 □δ≤3,5mm
ELŐZŐ: Nincs korábbi cikk Következő: HG50 ERW csőmaró sor

1. A műhely követelményei

Tétel Paraméter Megjegyzések
Etetés iránya Bal vagy jobb belépés (az ügyfél műhelyelrendezésétől függően) Szemben a berendezéssel, a nyersanyagbevitel irányával
A berendezés összteljesítménye

Körülbelül 720KW (főgép 264KW nagyfrekvenciás 300KW segédgép 150KW)

Tápfeszültség szabvány 380V/50HZ; Háromfázisú négyvezetékes rendszer Kisfeszültségű elosztó szekrény, kábelek, vevő saját
A berendezés területe lefedett

L55-65M×W 4,5M

A berendezés elrendezésének megfelelően
A nagyfrekvenciás hegesztőgép területe fedett 6M×Sz 3M×M 2,8M
Vízellátás (újrahasznosított)

Egy hűtőmedence: 30 m³; Egy készlet nagynyomású szivattyú. Alternatív megoldásként a beszállító átadhatja a vevőnek a gyári rajzokat, és a rajzok alapján vízi út elrendezési tervet készíthet.

Az ügyfél saját maga gondoskodik a vízmedencéről, a vízszivattyúról, a vízvezeték-rendszerről és a hűtőtornyról
Levegőellátás Légkompresszor: egy készlet 1,6 m³ közös acélcsőhöz; ha horganyzott csőre 3,5 m³ Az ügyfél saját maga gondoskodik a légkompresszorról, a levegőtároló tartályról és a csővezetékről
Emelőberendezés 5-10 tonnás légidaru: két készlet A vevő saját maga gondoskodik
Normál fogyó alkatrészek (1) Kaparókések
(2) Fűrészlap
(3) Ferrit
(4) Indukciós tekercs (rézcső, szigetelt cső)

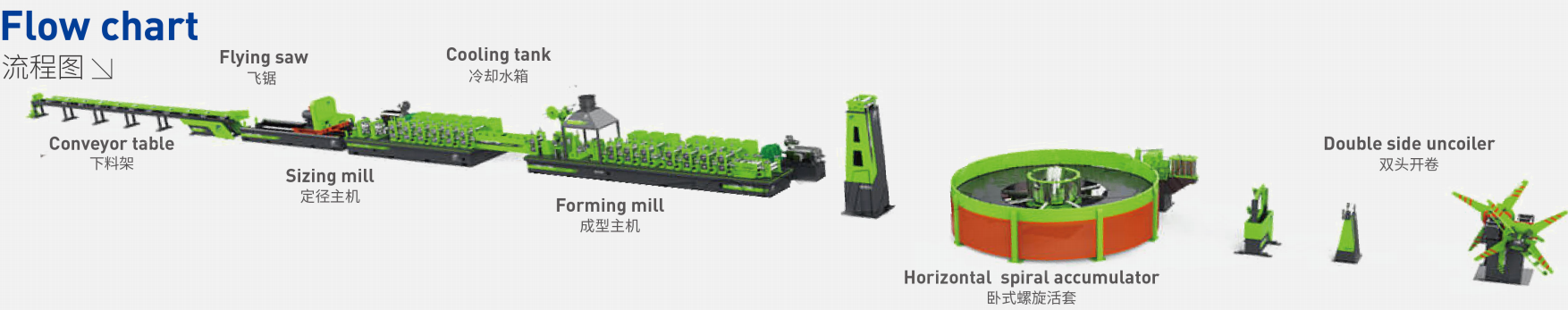

Gyártási folyamat
Nyersanyag (acélszalag) → letekercselés → nyírás és véghegesztés → anyagfelhalmozás → nem erőkiegyenlítés → maró alakítás → nagyfrekvenciás hegesztés → sorja eltávolítása a varraton kívül → hűtés → méretezés → durva egyengetés → fix hosszúságú vágás → befejező cső → csomagolás


Műszaki adatok (a képek csak referenciaként szolgálnak)

1、 Egyoldalas hidraulikus letekercselő
Funkció Ennek az egységnek az a feladata, hogy szétszerelje a teljes acélszalag tekercset és biztosítsa a szükséges alapanyagokat az alakítógéphez
Rakodási súly Max. 8,0 tonna/oldal
kúpfejek

Egykúpos fej

Kúpos szerkezet típusa csúszkák kombinációja, erős és stabil
Típus kibontása Hidraulikus bővítő
Kúpos fejek anyaga Orsó: 42CrMo, kovácsolás, általános temperálás;
Ívlemez: 45# általános temperálás
Ékcsúszka: 45# edzett acél
Fék típusa Pneumatikus típus
Anyagblokkoló eszköz Kézi mód

2 、 Nyíró és tompahegesztő


Funkció Feladata két különböző szalag fejének és végének nyírása és igazítása, szabálytalan részek levágása, valamint két szalag összehegesztése, hogy a vonal folyamatosan működjön.
Nyírási típus

Hidraulikus nyírás, anyaga: Cr12MoV

Befogás típusa

Hidraulikus befogás

Hegesztési típus AWI automata hegesztés

3.2 、 Vízszintes akkumulátor

Funkció Elegendő acélszalag felhalmozására szolgál, hogy biztosítsa a gép folyamatos működését
Külső méret O.D. 5,0 m
Etetőmotor 18,5 KW (változtatható frekvenciájú fordulatszám-szabályozású váltakozó áramú motor)
Tároló motor 22 KW (változtatható frekvenciájú fordulatszám-szabályozású váltakozó áramú motor)
Etetési sebesség MAX 200 m/perc

Tárolási kapacitás

500-1000 m

2. A főgép kialakítása és méretezése (hét elöl és öt hátul, osztott ágy)

Fő gép

Az egység elrendezése:

Kialakítás: 2  görgős szintezés → V → 7 hengeres szintezés → V → 1 H → 1 V → 2 H → 2 V → 3H → 3 V → 4 H → 4 V(A) → 4 V(B) → 4 V(C) → 5 H → 5 V → 6H → 6 V → 7 H → 7 V

Vezető és 2 vagy 3 görgős extrudálás →  kaparó → polírozás → vízhűtés

Méretezés: 1 V → 1 H → 2 V → 2 H → 3 V → 3 H → 4 V → 4 H → 5 V → 5 H → 6 V → 6 H → fordulatszám mérés → Egyenesítés 1 → Egyenesítés 2 → V

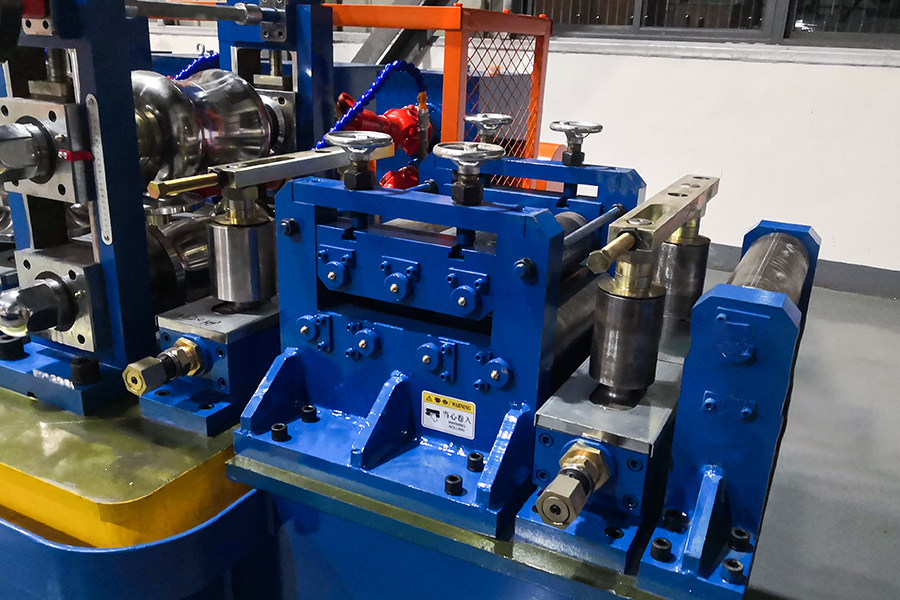

1 ） Szintező berendezés
Funkció
7 hengeres szintező berendezéssel a formázógépbe való folyamatos belépéshez
Szerkezet
1 tekercs Ugrásgátló, 2 tekercs Vezető függőleges, 7 tekercs szintező GCr15, felületi nagyfrekvenciás kioltó kezelés.

2 ）

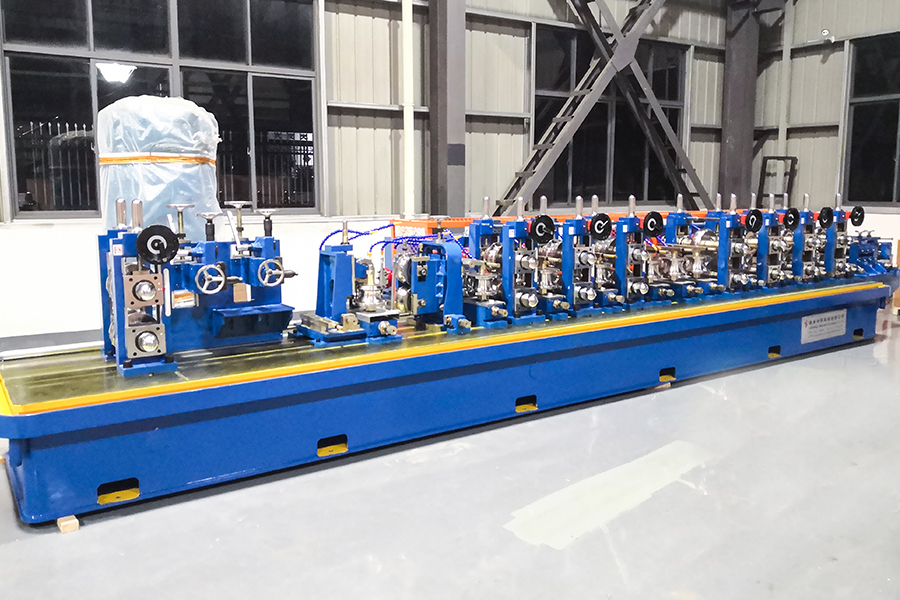

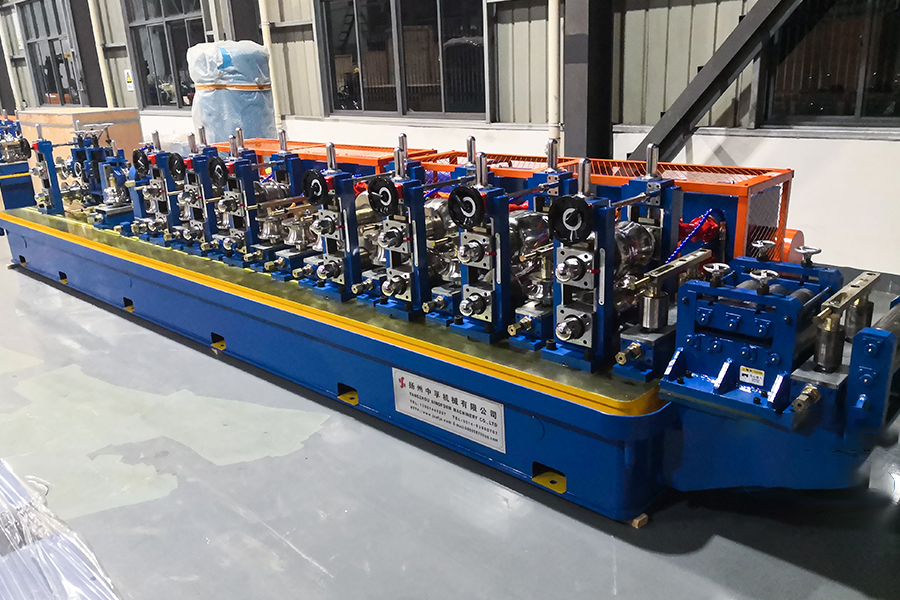

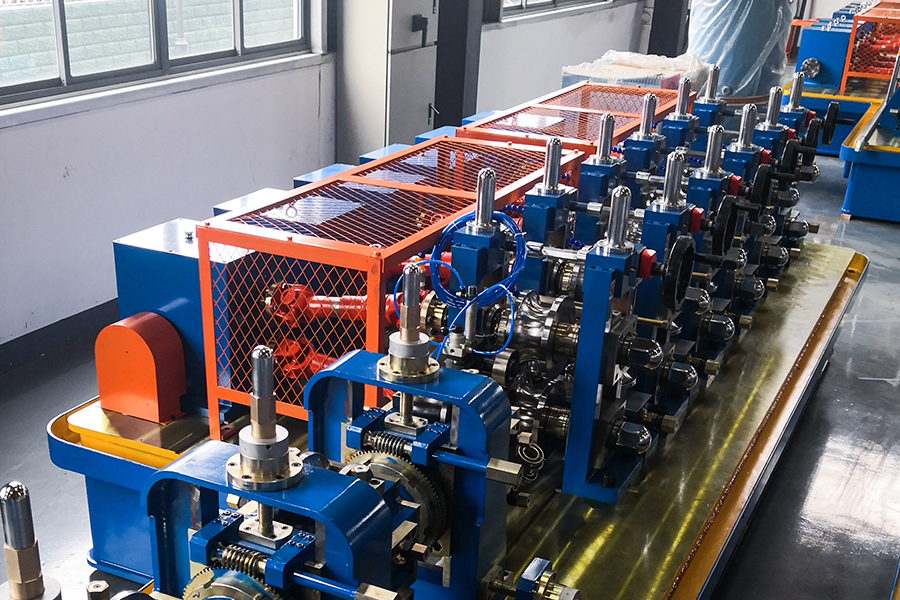

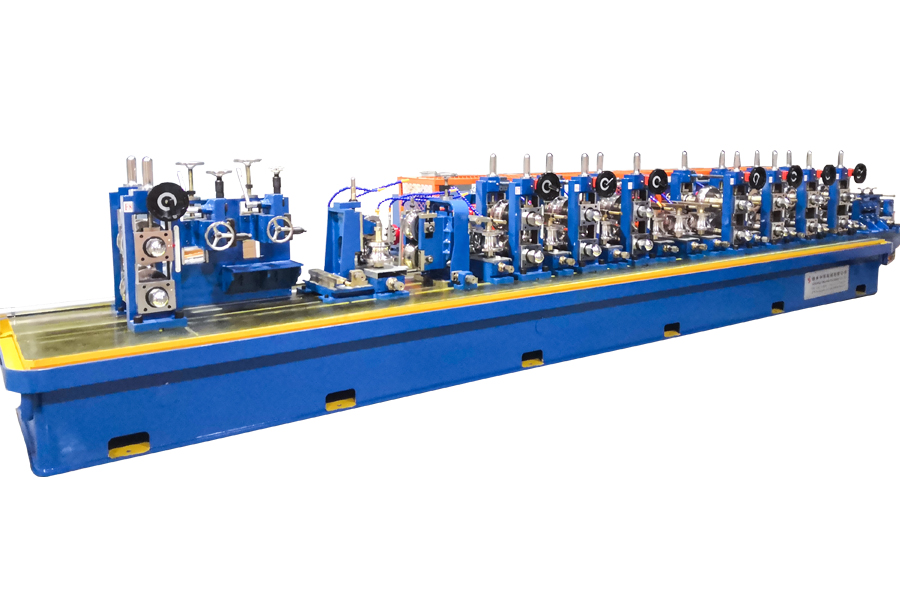

Alakítógép (osztott típusú)

Funkció Fokozatosan képes acélszalagokat csődarabokká préselni hengerek alakításával, és elküldeni a hegesztőgépbe.
Formázási típus

„W” kialakítású, dupla sugarú furattípus

Vízszintes görgős állványok 7 állvány
Függőleges görgős állvány 9 állvány

Vízszintes görgős állványok

Mennyiség

7 készlet

Szerkezet
Duplaoszlopos portálkeret, a működtető végkerettel oldalhengercsere is lehetséges
Vízszintes állványok anyaga Precíziós öntött acél alkatrészek
Vízszintes tengelyátmérő Φ80 mm
Vízszintes tengely anyaga 42CrMo, normalizált HB260~290, felületi nagyfrekvenciás kioltás HRC50~55
Edzés Felületi kioltás

Függőleges görgős állvány

Mennyiség

9 állvány

Szerkezet Dupla csuklós szerkezet, megerősítve és húzólapokkal rögzítve. A hengermű csapágyakon keresztül a görgős tengelyre van felszerelve, ami megkönnyíti a görgők cseréjét.
Függőleges állványok anyaga QT400 A csúszka nyílás típusú (nagy pontosságú, nem sérülhet könnyen)
Függőleges tengelyátmérő

Φ50mm

Függőleges tengely anyaga 40Cr, normalizált HB260~290, felületi nagyfrekvenciás kioltás HRC50~55
Edzés Felületi kioltás
A görgő beállítási módja
A két görgős tengely középpontja és helyzete a csavarhüvely beállításával állítható be, az állítóanya pedig egy réz anya; A függőleges görgő magasságát az anya állításával lehet finomítani.

sebességváltó
Mennyiség 7 készlet
Doboz anyaga QT400
Sebességváltó típusa Spirális kúpkerekes hajtómű
Spirális kúpkerék anyaga

20CrMnTi

Kovácsolás, fogfelület oltó kezelés
Fogaskerék tengely anyaga 40Cr, normalizált HB260~290, felületi nagyfrekvenciás kioltás HRC50~55
Edzés Felületi kioltás

3) hegesztési szakasz
① Útmutató
Funkció

Vezesse a hegesztési varrat, állítsa be a hegesztési V-szöget, hogy biztosítsa, hogy a hegesztési varrat hegesztés közben megfelelően az extrudáló hengeres hegesztési pozícióba kerüljön

Szerkezet 2 tekercs típusú, vízszintesen és függőlegesen állítható, és bizonyos szögben elforgatható. A vízszintes és függőleges beállítások csavarrudakkal, míg a keret forgási beállítása csigakerekes fogaskerekekkel történik.
tengely anyaga 40Cr, normalizált HB260~290, felületi nagyfrekvenciás kioltás HRC50~55
Edzés Felületi kioltás
② Összenyomó eszköz (két vagy három görgős SQ típusú)
Funkció A hegesztési varrat zárva lesz
Szerkezet Két vagy három SQ típusú görgős, dupla forgású szerkezet, megerősített rögzítés húzólappal
tengely anyaga 40Cr, normalizált HB260~290, felületi nagyfrekvenciás kioltás HRC50~55
Edzés Felületi kioltás
③ Kaparó
Funkció Használjon kaparókést a külső hegesztőperem eltávolításához, a hegesztési varrat sima és tiszta lesz.
Szerkezet

2 készlet kaparó; A kaparó fel, le és vízszintesen állítható, gyorsemelő funkcióval rendelkezik. A pengetartó alatt raklap vagy görgő található.

④ Polírozás
Funkció Acélcsövek stabilizálása, külső sorja és egyenetlen részek simítása
tengely anyaga 40Cr, normalizált HB260~290, felületi nagyfrekvenciás kioltás HRC50~55Tempering Surface quenching
4) Hűtőtartály
Funkció alkalmazzon víztartály-permetezési típust, hogy megbizonyosodjon arról, hogy a tömlő kellően hűt.
Szerkezet Doboz típusú hegesztett szerkezet, a felső vízcső permet alakúra készül az acélcső permetezésére és hűtésére.

5)

Méretező gép (6 vízszintes, 6 függőleges 2 szett török ​​egyenesítő)

Funkció
A négyhengeres tolószerkezet funkciója a precíziós alakú acélcső négyzetes távtartó csővé alakítása és durván kiegyenesítése az ideális geometriai méretek és síkság elérése érdekében.
① Vízszintes állvány 6 készlet, ugyanaz, mint a gép formázása
② Függőleges görgős állvány 6 készlet, ugyanaz, mint a gép formázása

3) Egyenesítő eszköz 2 készlet török fejegyenesítő (lásd az utolsó török fejeket fent)
Az egyengető eszköz típusa
Török - fejek, 360°-ban forgatható
Szerkezet
2/4 - görgős keret, ugyanazon a felületen elosztott gördülő tekercsekkel, vízszintesen és függőlegesen állítható, és bizonyos szögben forgatható. A vízszintes és függőleges beállítások csavarrudakkal, míg a keret forgási beállítása csigakerekes fogaskerekekkel történik.
Tengely átmérője Φ40 mm
Tengely anyaga 40Cr, normalizált HB260~290, felületi nagyfrekvenciás kioltás HRC50~55
Edzés Felületi kioltás

6) Fő hajtott eszköz
Drive Way
Motor → Szűkítő → Sebességváltó → Kardántengelyek → Vízszintes tengelyek
Fő motor modell, teljesítmény 132KW Alacsony sebesség
DC motor ，2 készletek ；
Szűkítő

250 ZLY

2 szett ；
Sebességváltó Alkotó rész ：7 készletek ； Méretezési rész ： 6 készletek
Spirális esernyős hajtómű, nagy teherbíró képességgel, nagy átviteli hatékonysággal és hosszú élettartammal.

A spirális esernyő hajtómű anyaga: 20CrMnTi, Tempering Surface kioltás. Karburizált réteg mélysége 1,1-1,5 mm, felületi kioltási keménység HRC55～60.

5 、 Roller
Roll Anyaga: Cr12, hőkezelési keménység: HRC58-62. A hornyos huzalvágás és a CNC megmunkálás biztosítja a furat alakjának pontosságát és a munkafelület polírozását.
extrudáló tekercs Anyag ： H13 ， Hőkezelési keménység: HRC50-53. Reteszelésű huzalvágás, profil-CNC eszterga és munkafelület polírozás.
Görgős alátét Anyag ： 45# acél.

6.1 、 Melegvágó fűrész

Az ügyfelek választhatnak a 6.1 vagy 6.2 között

Szerkezet PLC, közönséges fűrészlap vágás
(1) Maximális vágási átmérő

Φ76 mm (60*60)

(2) maximális vágási vastagság

Δ3,5 mm

(3) vágási hossz és pontosság L=3～8m,≤±3 mm
(4) meghajtó típusa Pneumatikus fűrészemelés és süllyesztés (fűrészfej megnagyobbítva és megerősítve)
(5) a fűrészlap mérete

Φ700mm × Φ80mm × 4,0/5,0 mm

(6) hajtómotor 30 KW AC motor
(7) vágómotor 37 kW-os AC motor
(8) bilincs Levegő bilincs

6.2 、 Hidegvágó fűrész
Szerkezet

Mozgásvezérlő vezérlés, HSS gyorsacél / TCTAötvözet fűrészlap vágás

（ 1 、 Maximális vágási átmérő

Φ76mm

（ 2 、 maximális vágási vastagság

Δ3,5 mm

（ 3 、 vágási hossz és pontosság L=4～8m,≤±2 mm
（ 4 、 meghajtó típusa Szervomotor/golyós csavar/lineáris vezető
（ 5 、 a fűrészlap mérete

Φ450mm-HSS

gyorsacél
（ 6 、 hajtómotor 15 kW-os Yaskawa szervo motor
（ 7 、 vágómotor 18,5 KW AC motor
（ 8 ） Etetőmotor 2,9 kW Yaskawa szervo motor
（ 9 、 vágás sebessége 20-70 m/perc

7 、 szállítóasztal
Funkció
A funkció a rögzített hosszúságúra vágott acélcsövek szétválasztásának felgyorsítása és a csomagolási területre szállítása
Sebességváltó motor 3 kW
Változtatható frekvenciájú fordulatszám-szabályozású AC motor
Mennyiség of feeding rollers 12 szett
Hossz 12 M

8、300KW nagyfrekvenciás hegesztőgép
Bevezetés A teljes berendezést egy PLC-rendszer vezérli, hogy átfogó reteszelő vezérlési és hibadiagnosztikai funkciókat érjen el, a berendezés működési állapotát pedig egy LCD képernyőn keresztül figyelik.
Összetétel EGYENERÍTŐ SZEKRÉNY
INVERTERES SZEKRÉNY
HŰTŐKÉSZÜLÉK
KEZELŐASZTAL
TRANSZFORMÁTOR
DC SEBESSÉGBEÁLLÍTÓ

9 、 Cink permetezőgép (vevői opció)
Áttekintés Az ív hőforrásként ég a huzal mindkét végén, amitől a huzal megolvad. Ugyanakkor a sűrített levegő a megolvadt huzalt gázcseppekké porlasztja, amelyeket aztán nagy sebességgel az előkezelt munkadarab felületére permeteznek. Készítsen egy teljes bevonatot.
